Motore passo-passo interamente in metallo 15BY con albero filettato M3
Angolo del gradino: 18 gradi / 50
phase resistance:30 Ω/Phase
Descrizione del prodotto
Tipologia di prodotto: | CHS-GM12-15BY Motore passo-passo CC |
Lunghezza dell'albero: | 32,3 mm (lotto personalizzabile) |

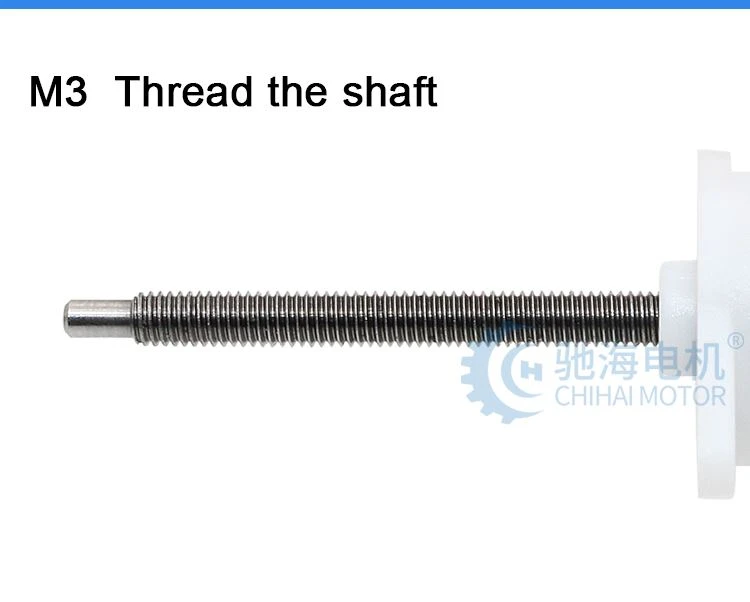

Diametro dell'albero: | M3 Thread the shaft (batch customizable) |
voltaggio: | CC 5-12V |
Peso: | Circa 14 g |
Angolo di passo: | 18 gradi / 50 |
resistenza di fase: | 30 Ω/Phase |
Applicazione: | Smart selfie stick, supporto per fotocamera intelligente, Angolo della telecamera robot intelligente, micro robot intelligente, ecc. |

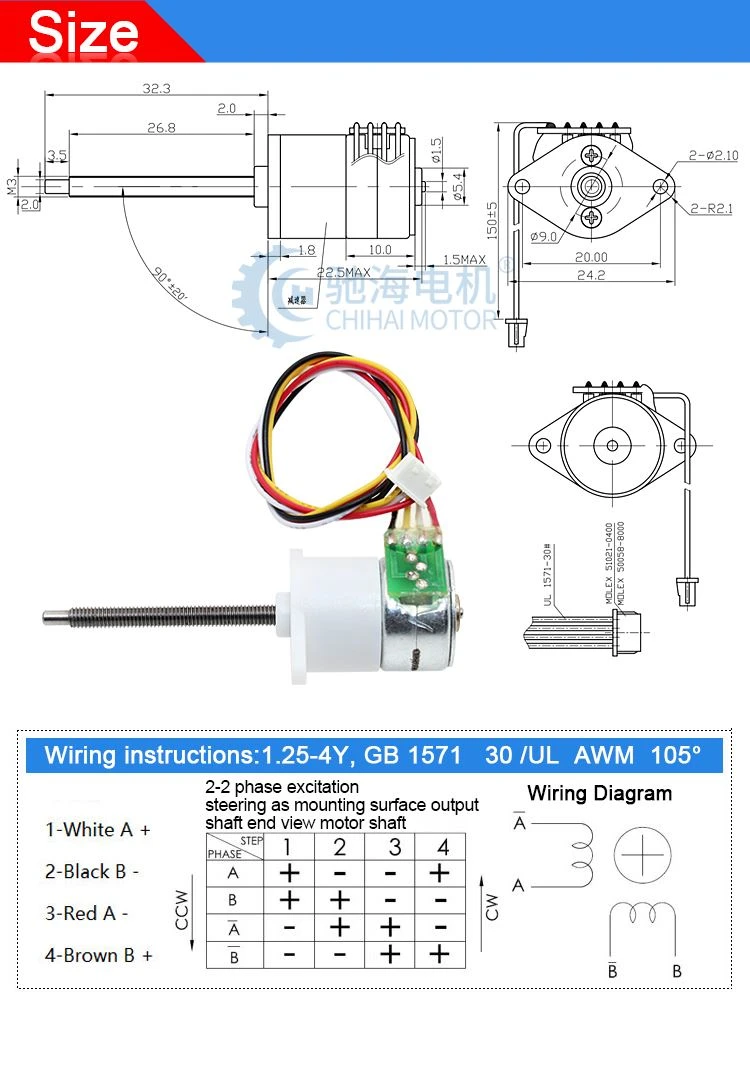

Immagini dettagliate
Immettere i parametri del motore passo-passo
Nome del modelloMODELLO:CHS-15BY-M3015 | |||
Tensione nominale | 5 V CC (CI DRIVER:16219) | CORRENTE PER FASE | 160mA/FASE |
RESISTENZA A BOBINA | 30±7 percent ohm / PHASE | NUMERO DI FASI | 2 FASI |
ANGOLO DEL PASSO | 18 gradi / PASSO | METODO DI ECCITAZIONE | ECCITAZIONE A 2 FASI |
MODALITÀ DI GUIDA | AZIONAMENTO BIPOLARE | INDUTTANZA DELLA BOBINA | 9,5 mH/FASE |
COPPIA DI ESTINZIONE- | PIÙ DI | COPPIA DI MANTENIMENTO | PIÙ DI |
4 gf-cm A 500 pp | 16 gf-cm AT 0 pp | ||
FREQUENZA MASSIMA DI RISPOSTA | OLTRE 1200 pp | FREQUENZA MASSIMA DI AVVIAMENTO | OLTRE 900 pp |
CLASSE DI ISOLAMENTO | CLASSE E PER BOBINE | FORZA DI ISOLAMENTO | 100 V AC PER UN SECONDO |
RESISTENZA DI ISOLAMENTO | 50MΩ DC 500V | TEMPERATURA DI ESERCIZIO | -0 - più 55 gradi |
Parametri del prodotto
Modello:CHS-GM15BY-Ω-50-33.6 M3 DC Stepping Moto | |
Tensione: 5 CC.0V (IC driver:L6219) | |
Frequenza motore Intervallo di tensione di esercizio | |

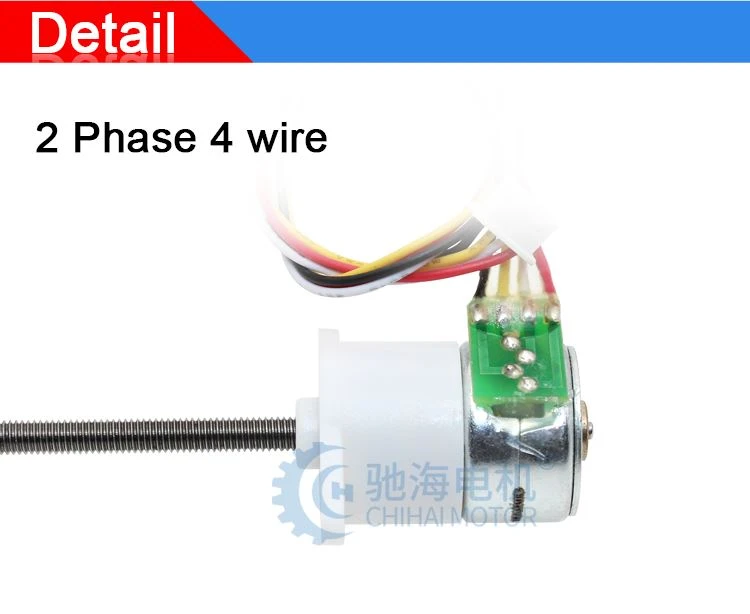

fasi | 2 fasi 4 fili |
Rapporto | 1: 50 |
Angolo di passo | 0.36 gradi |
Nessuna velocità di carico (rpm) | 60 giri/min/1000 ppm |
Nessuna corrente di carico (mA) | Inferiore o uguale a 400 mA / 1000 pps |
Coppia di tenuta (gf.cm) | 700 gf.cm Min |
Estrarre la coppia (kgf.cm) | 480 gf.cm m Min / 1000 pp |
Induttanza (mH) | 9.5 mH ± 15 percent （25 degree LCR 1.0V) |
Esposizione del prodotto
Consegna dell'imballaggio
PACCHETTO:
Imballaggio standard della scatola dell'esportazione.
TEMPO DI CONSEGNA:
3-20 giorni dopo la conferma dell'ordine, la data di consegna dei dettagli dovrebbe essere decisa in base a
stagione di produzione e quantità dell'ordine.
ATTENZIONE:
Se sono richiesti documenti di sdoganamento speciali, vi preghiamo di contattarci in anticipo per la conferma.
